← UC1 14. Equipamentos, ferramentas e manuais de fabricantes

UC1 · Planejar e executar a montagem de computadores

Equipamentos, ferramentas e manuais de fabricantes

Multímetro, testadores e interpretação de erros · ferramentas · kit do técnico · manuais da placa-mãe

Prof. Thiago Andrade

🤝 Atitudes, valores e habilidades

Atitudes e valores

  1. Colaboração no desenvolvimento do trabalho em equipe.
  2. Cordialidade no trato com as pessoas.
  3. Proatividade na resolução de problemas.
  4. Responsabilidade na segregação e descarte de resíduos.
  5. Responsabilidade no uso dos recursos organizacionais.
  6. Sigilo no tratamento de dados e informações.
  7. Zelo na apresentação pessoal e postura profissional.
  8. Zelo na realização das atividades profissionais.

Habilidades

  1. Comunicar-se de maneira assertiva.
  2. Elaborar documentos técnicos.
  3. Interpretar textos técnicos.
  4. Selecionar informações necessárias ao desenvolvimento do seu trabalho.
  5. Organizar materiais, ferramentas, instrumentos, documentos e local de trabalho.
  6. Mediar conflitos nas situações de trabalho.
  7. Administrar as etapas do processo de instalação e os recursos disponíveis.

Elas também são avaliadas: observe como você trabalha em equipe, cuida dos recursos e trata as informações.

🎯 Objetivos da aula

  • Planejar a montagem: peças compatíveis, ferramentas e recursos
  • Usar os manuais para checar compatibilidade e potência
  • Organizar a bancada com segurança (riscos elétricos e ergonômicos)
  • Planejar o descarte de resíduos conforme a PNRS
🧩 Indicadores 3, 4 e 5: testa, configura e monta computadores conforme as recomendações técnicas.
EQUIPAM EN TO S E FERRA ME N TA S DE ME DIÇ Ã O

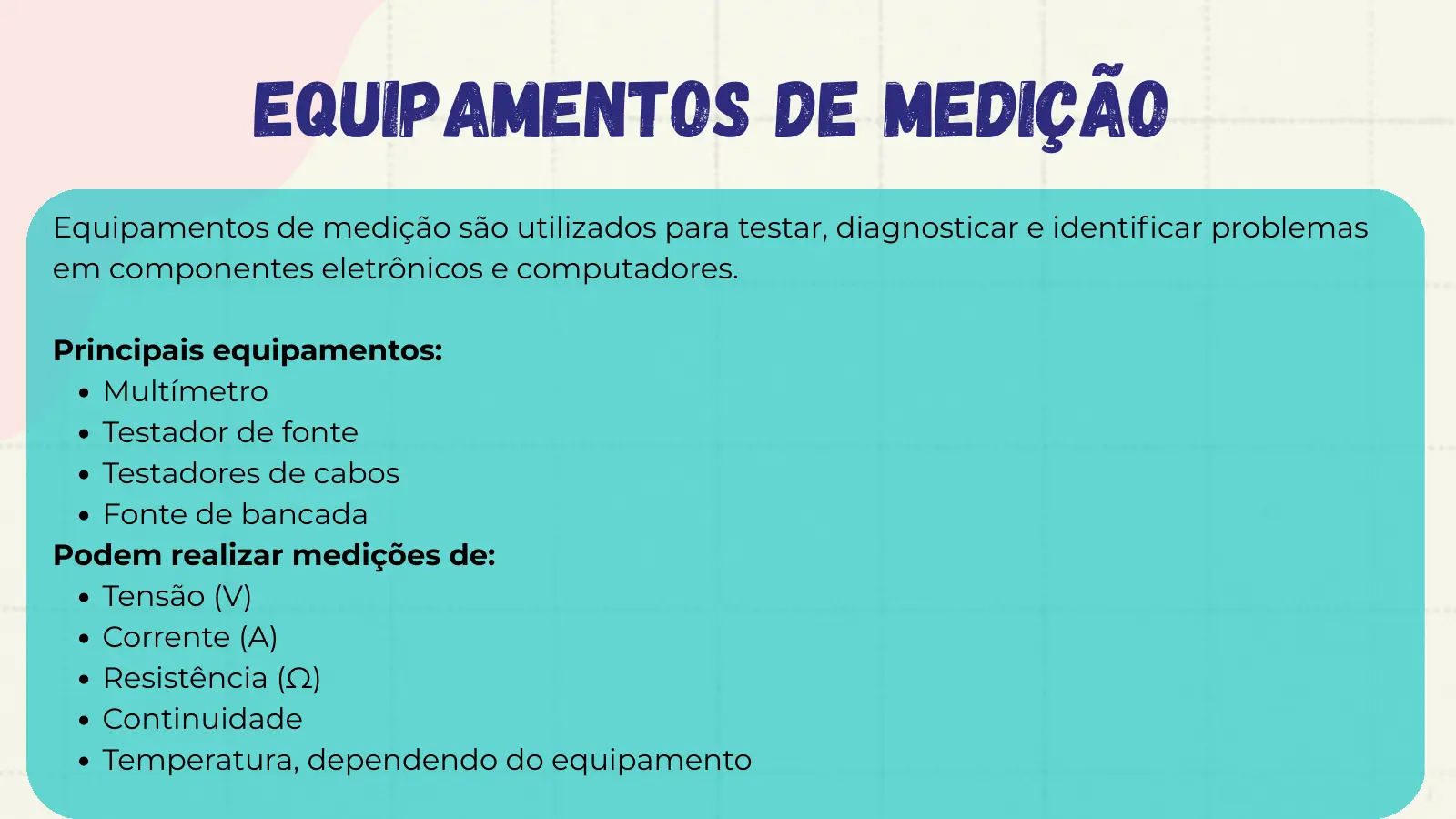

Equipamentos de Medição Equipamentos de medição são utilizados para testar, diagnosticar e identificar problemas em componentes eletrônicos e computadores. Principais equipamentos: Multímetro Testador de fonte Testadores de cabos Fonte de bancada Podem realizar medições de: Tensão (V) Corrente (A) Resistência (Ω) Continuidade Temperatura, dependendo do equipamento

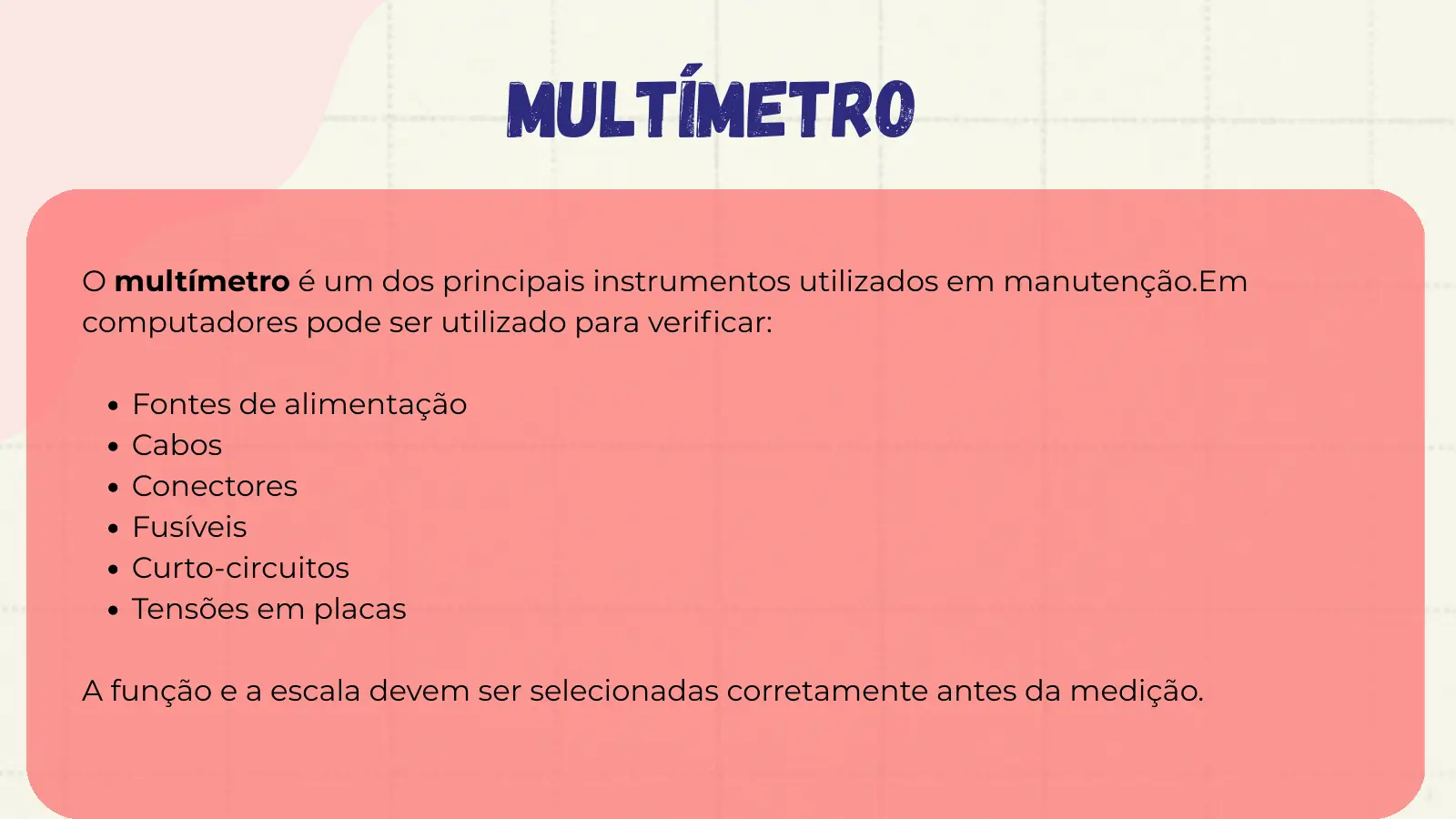

multímetro O multímetro é um dos principais instrumentos utilizados em manutenção.Em computadores pode ser utilizado para verificar: Fontes de alimentação Cabos Conectores Fusíveis Curto-circuitos Tensões em placas A função e a escala devem ser selecionadas corretamente antes da medição.

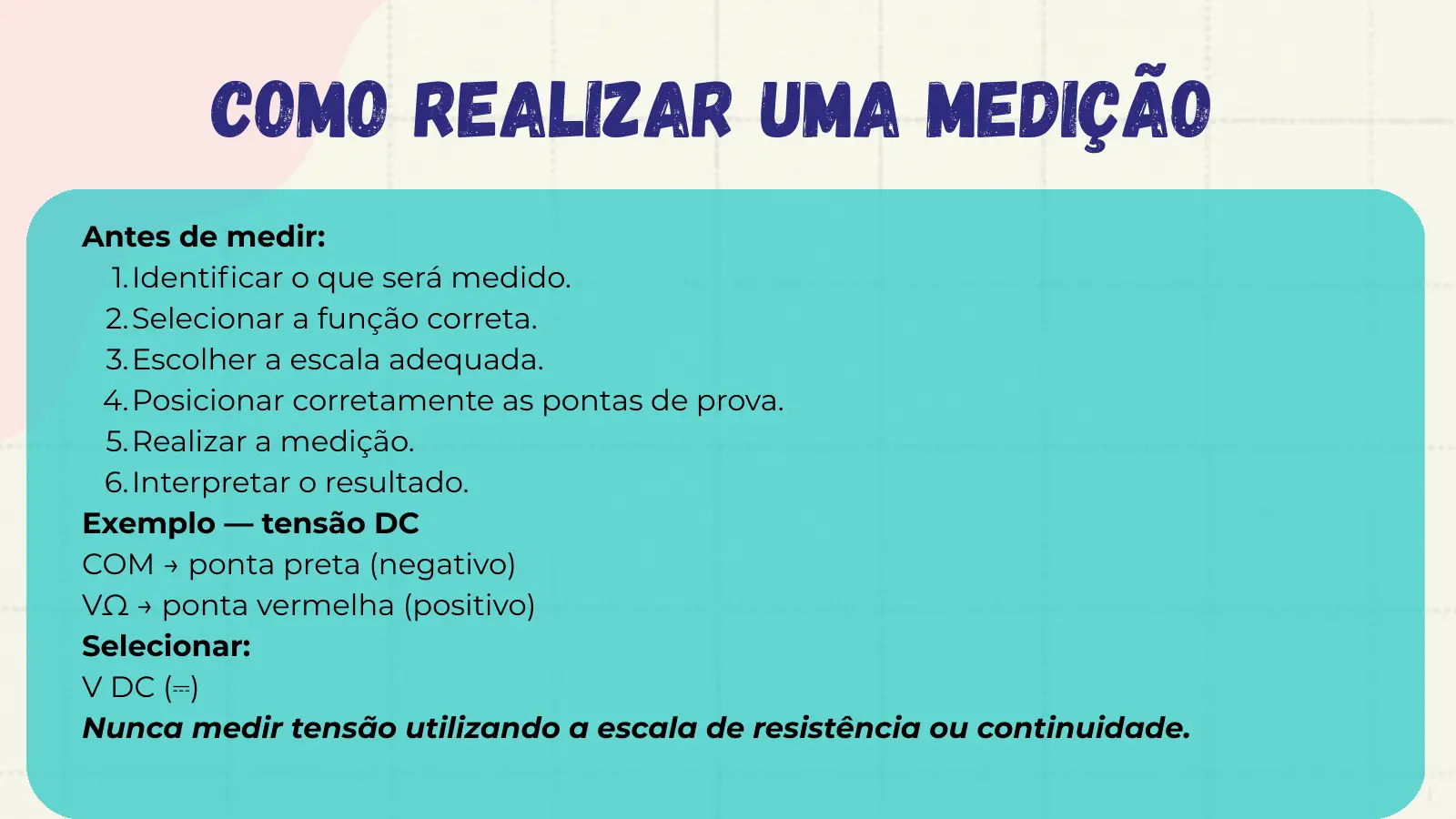

Como realizar uma medição Antes de medir: 1. Identificar o que será medido. 2. Selecionar a função correta. 3. Escolher a escala adequada. 4. Posicionar corretamente as pontas de prova. 5. Realizar a medição. 6. Interpretar o resultado. Exemplo — tensão DC COM → ponta preta (negativo) VΩ → ponta vermelha (positivo) Selecionar: V DC (⎓) Nunca medir tensão utilizando a escala de resistência ou continuidade.

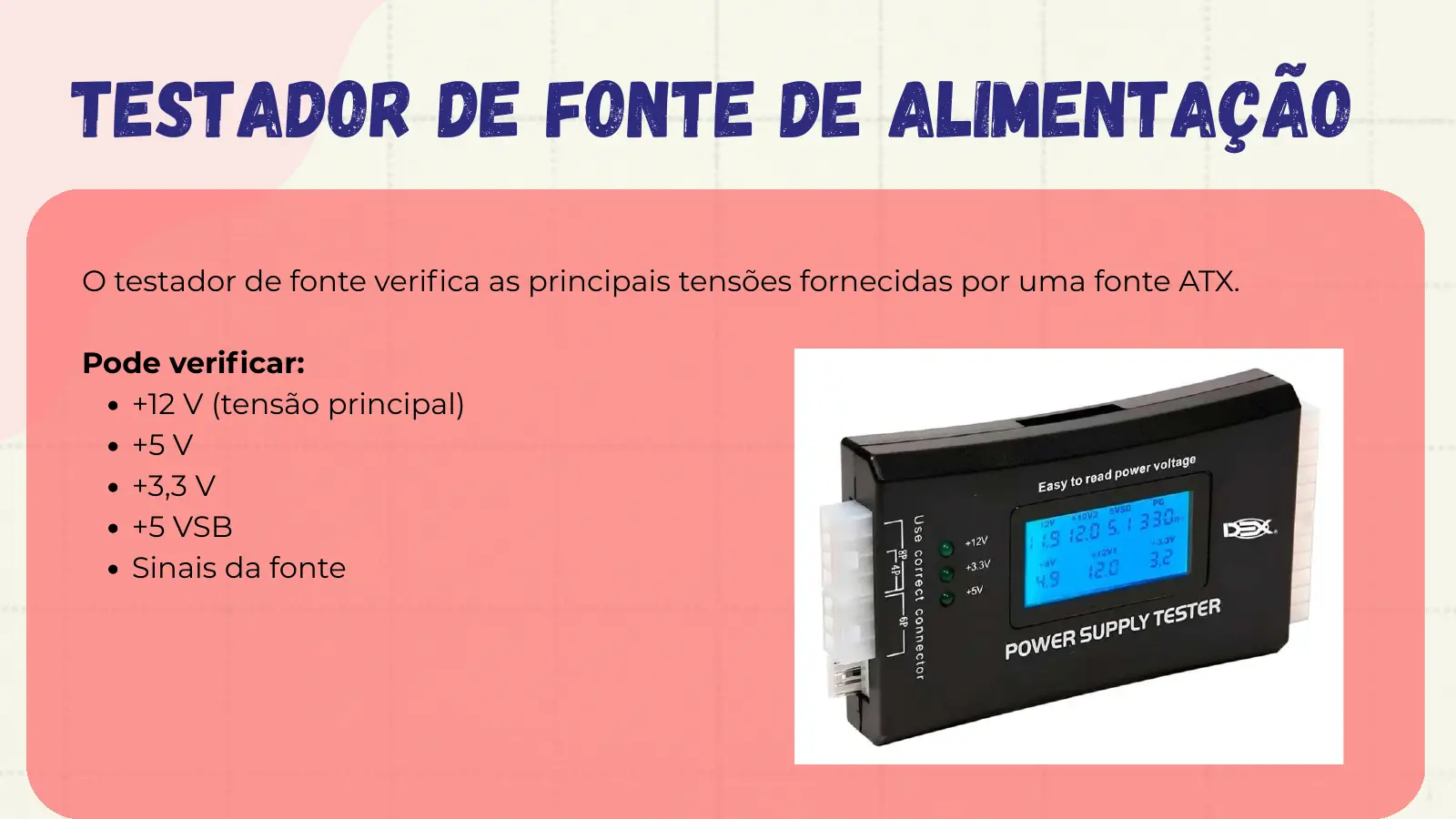

Testador de Fonte de Alimentação O testador de fonte verifica as principais tensões fornecidas por uma fonte ATX. Pode verificar: +12 V (tensão principal) +5 V +3,3 V +5 VSB Sinais da fonte

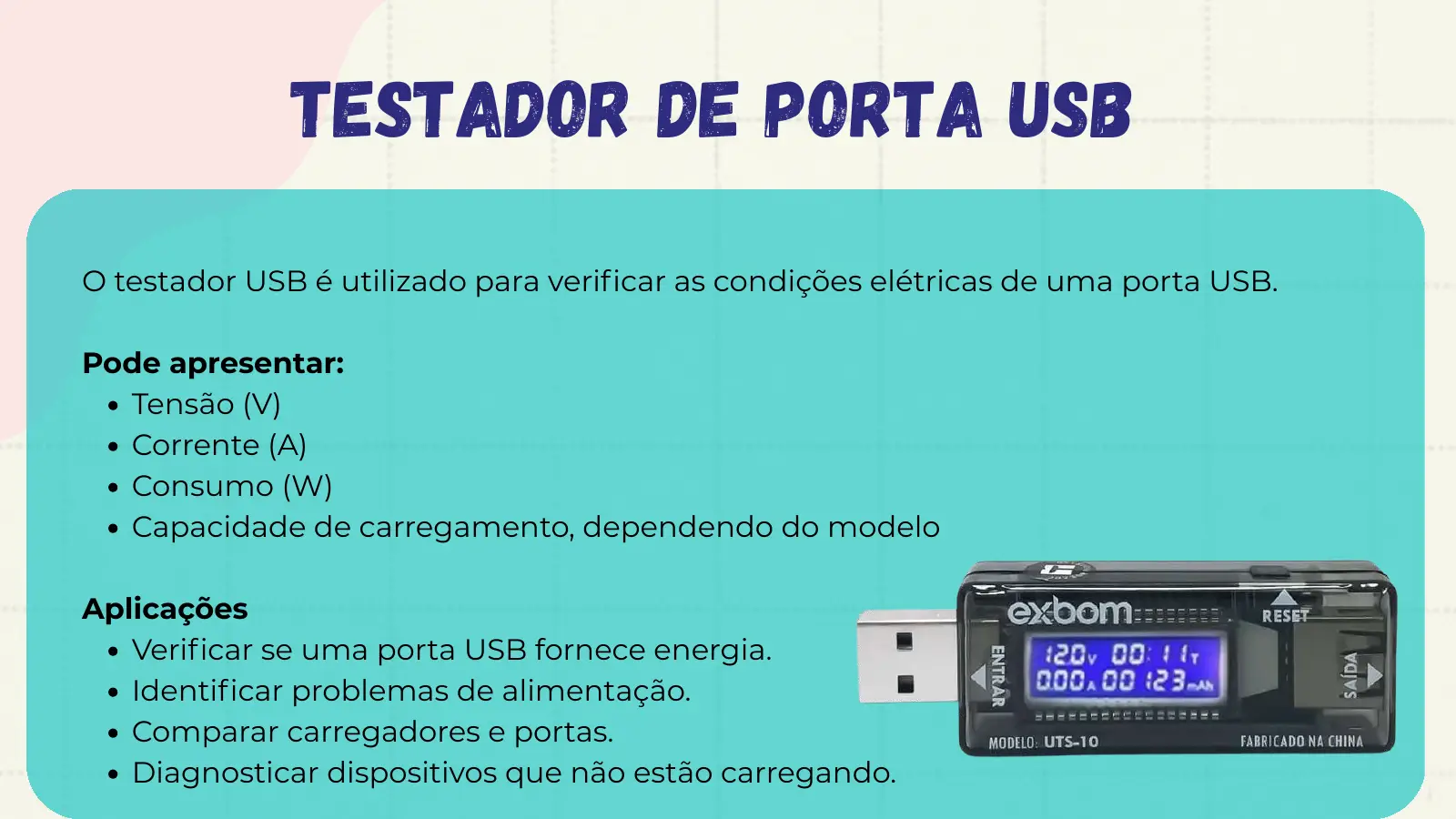

Testador de Porta USB O testador USB é utilizado para verificar as condições elétricas de uma porta USB. Pode apresentar: Tensão (V) Corrente (A) Consumo (W) Capacidade de carregamento, dependendo do modelo Aplicações Verificar se uma porta USB fornece energia. Identificar problemas de alimentação. Comparar carregadores e portas. Diagnosticar dispositivos que não estão carregando.

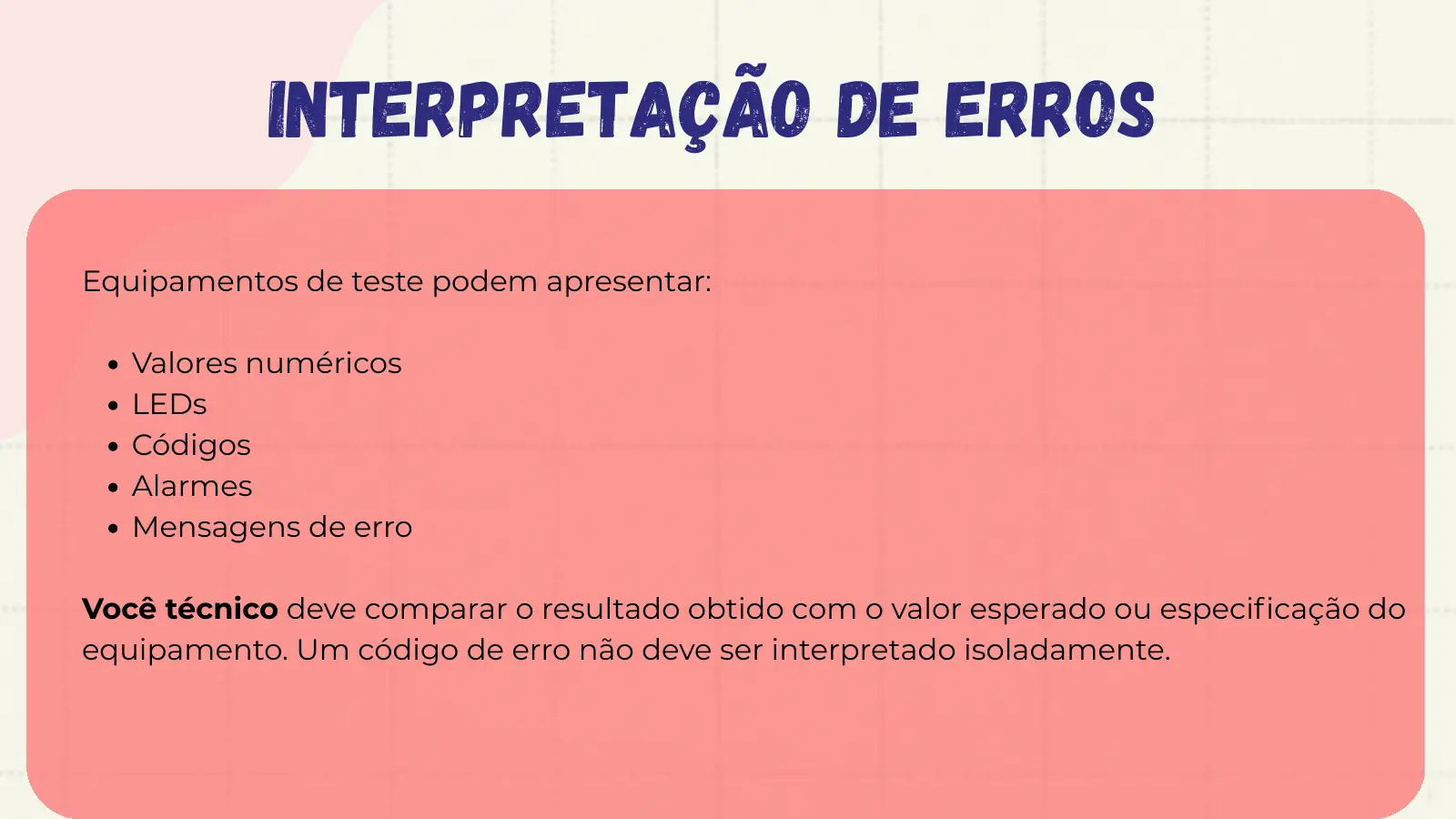

Interpretação de Erros Equipamentos de teste podem apresentar: Valores numéricos LEDs Códigos Alarmes Mensagens de erro Você técnico deve comparar o resultado obtido com o valor esperado ou especificação do equipamento. Um código de erro não deve ser interpretado isoladamente.

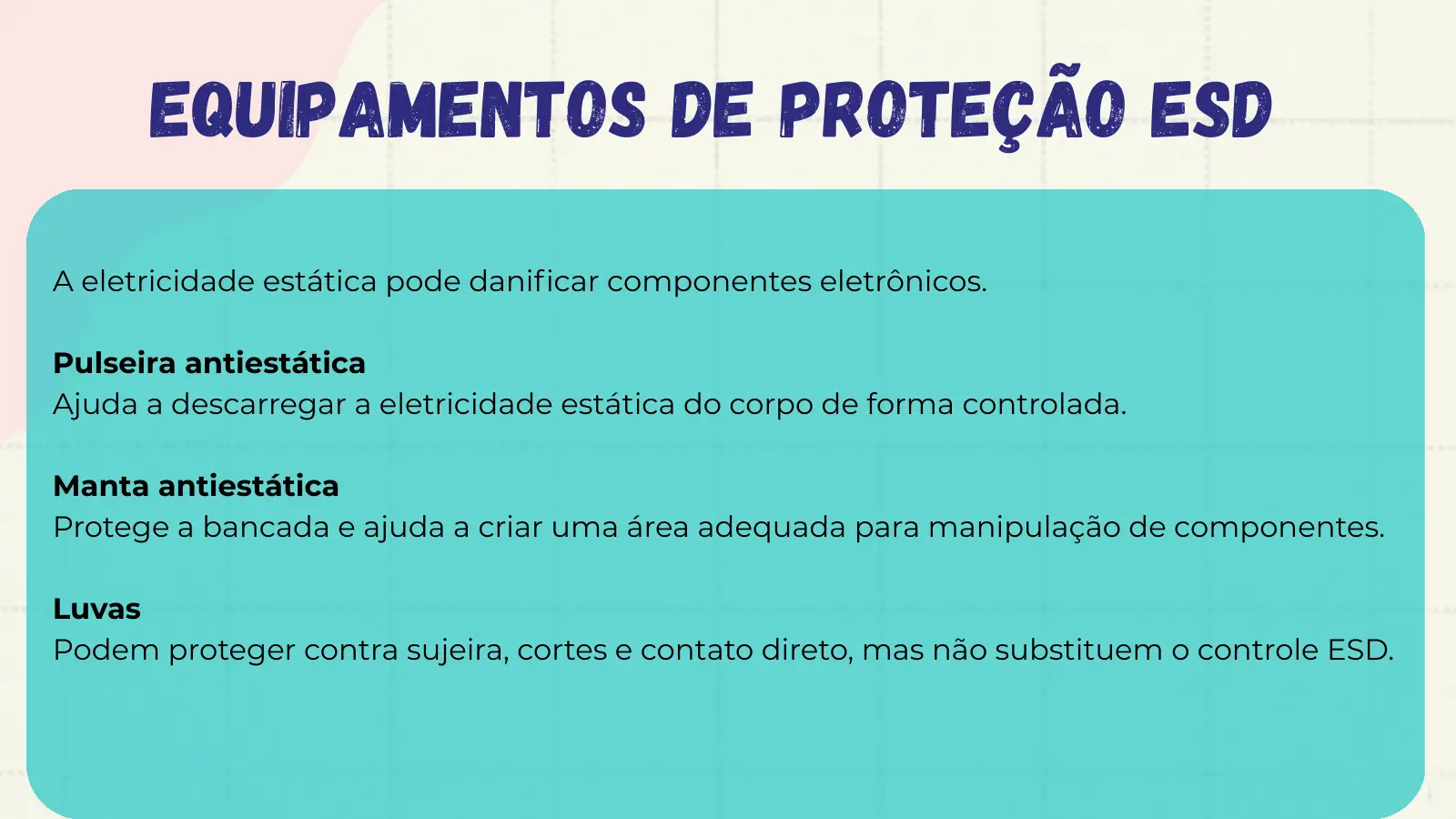

Equipamentos de Proteção ESD A eletricidade estática pode danificar componentes eletrônicos. Pulseira antiestática Ajuda a descarregar a eletricidade estática do corpo de forma controlada. Manta antiestática Protege a bancada e ajuda a criar uma área adequada para manipulação de componentes. Luvas Podem proteger contra sujeira, cortes e contato direto, mas não substituem o controle ESD.

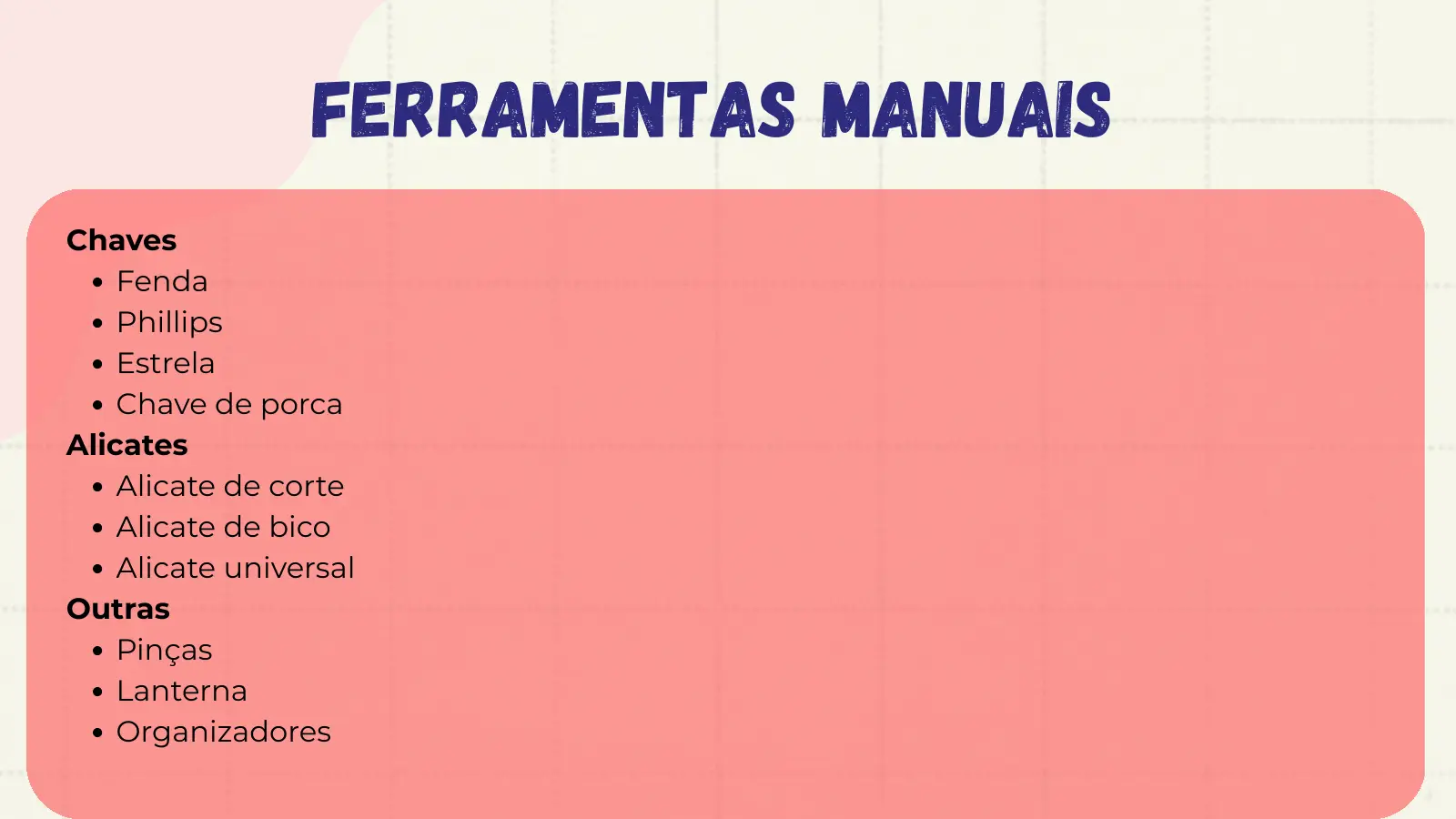

Ferramentas Manuais Chaves Fenda Phillips Estrela Chave de porca Alicates Alicate de corte Alicate de bico Alicate universal Outras Pinças Lanterna Organizadores

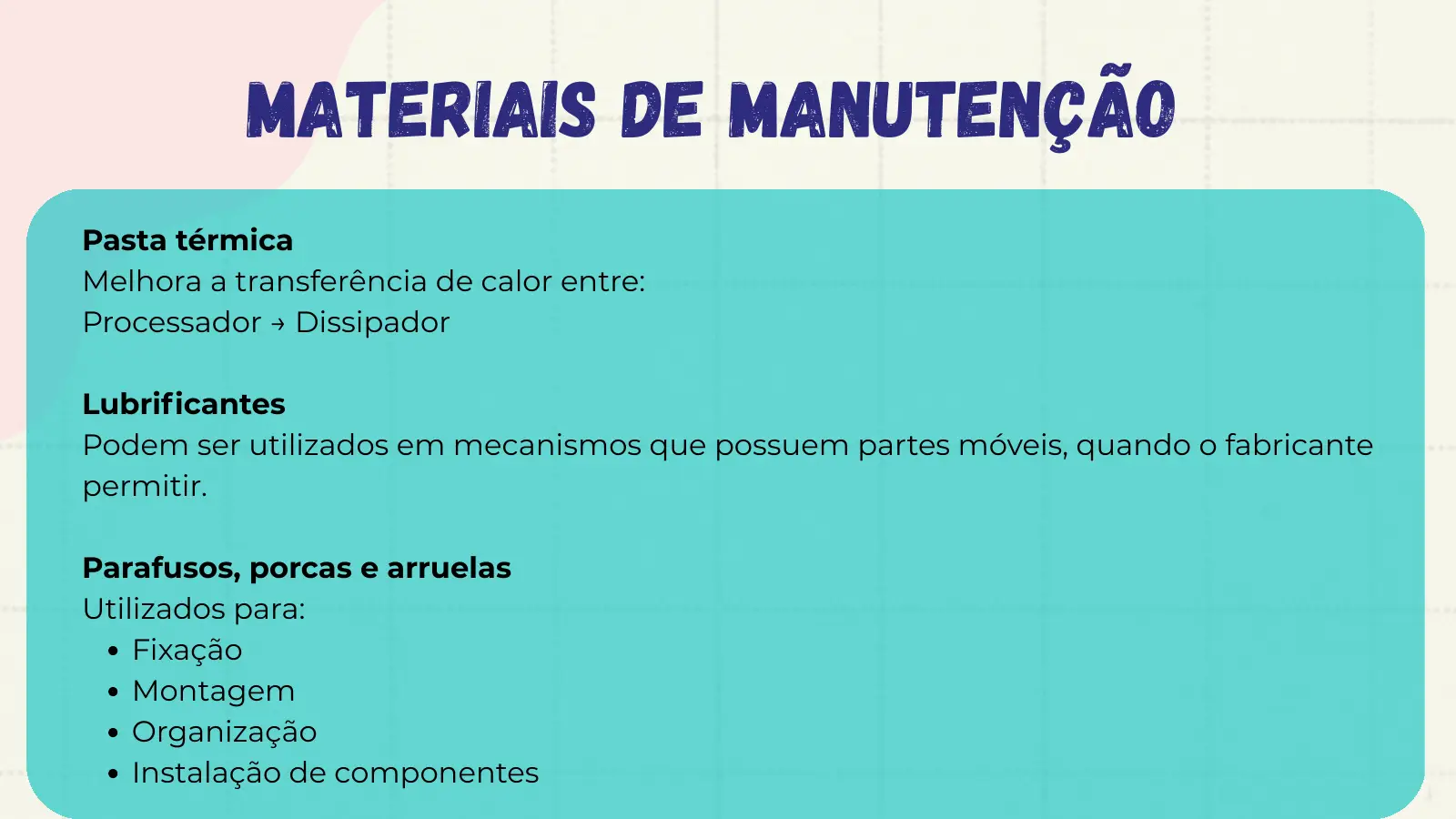

Materiais de Manutenção Pasta térmica Melhora a transferência de calor entre: Processador → Dissipador Lubrificantes Podem ser utilizados em mecanismos que possuem partes móveis, quando o fabricante permitir. Parafusos, porcas e arruelas Utilizados para: Fixação Montagem Organização Instalação de componentes

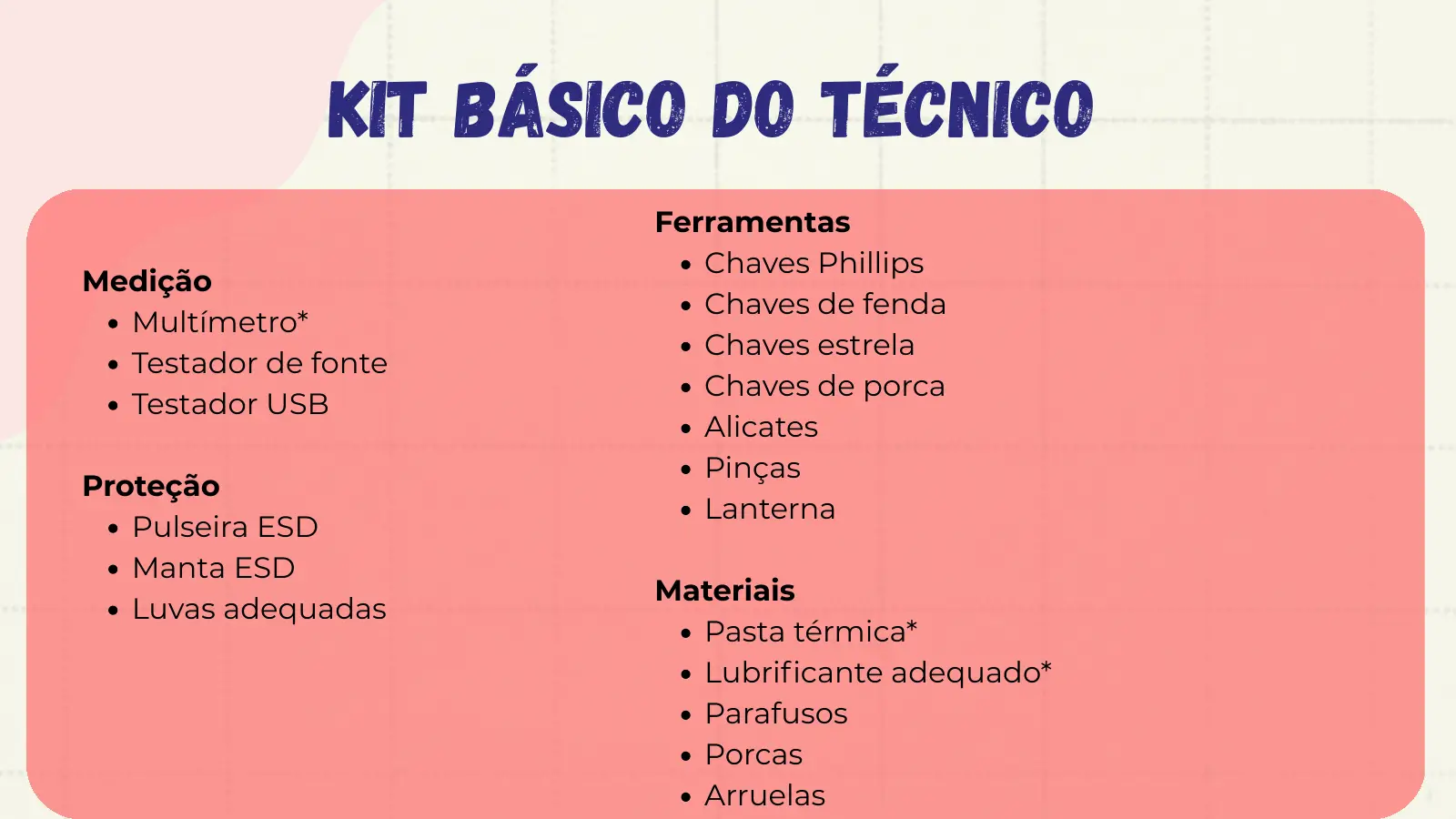

Kit Básico do Técnico Ferramentas Chaves Phillips Medição Chaves de fenda Multímetro* Chaves estrela Testador de fonte Chaves de porca Testador USB Alicates Pinças Proteção Lanterna Pulseira ESD Manta ESD Materiais Luvas adequadas Pasta térmica* Lubrificante adequado* Parafusos Porcas Arruelas
DE FA BR IC AN TES MANUAIS A M ON TA GE M DE PAR COMPU T AD O R

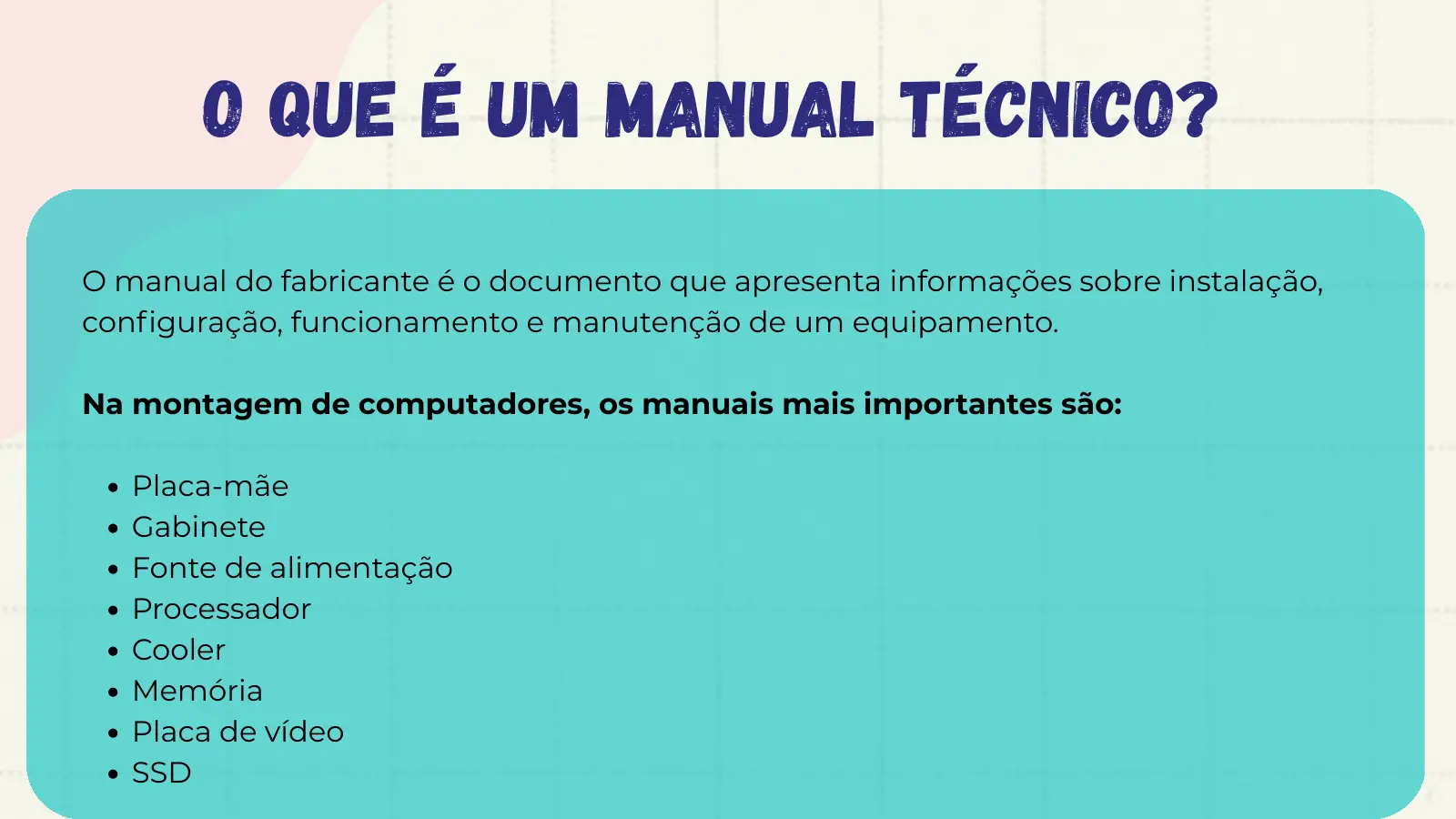

O que é um manual técnico? O manual do fabricante é o documento que apresenta informações sobre instalação, configuração, funcionamento e manutenção de um equipamento. Na montagem de computadores, os manuais mais importantes são: Placa-mãe Gabinete Fonte de alimentação Processador Cooler Memória Placa de vídeo SSD

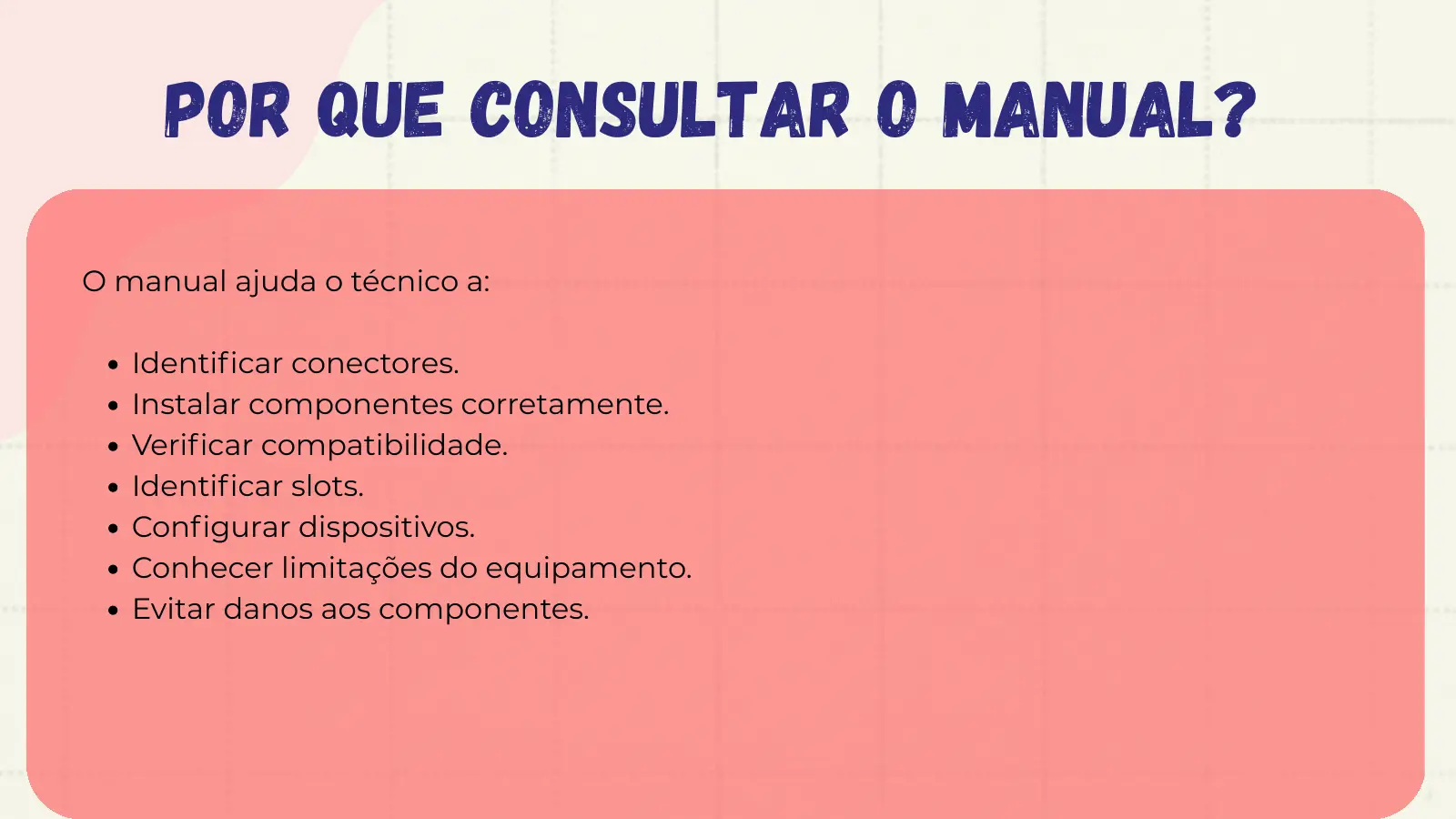

Por que consultar o manual? O manual ajuda o técnico a: Identificar conectores. Instalar componentes corretamente. Verificar compatibilidade. Identificar slots. Configurar dispositivos. Conhecer limitações do equipamento. Evitar danos aos componentes.

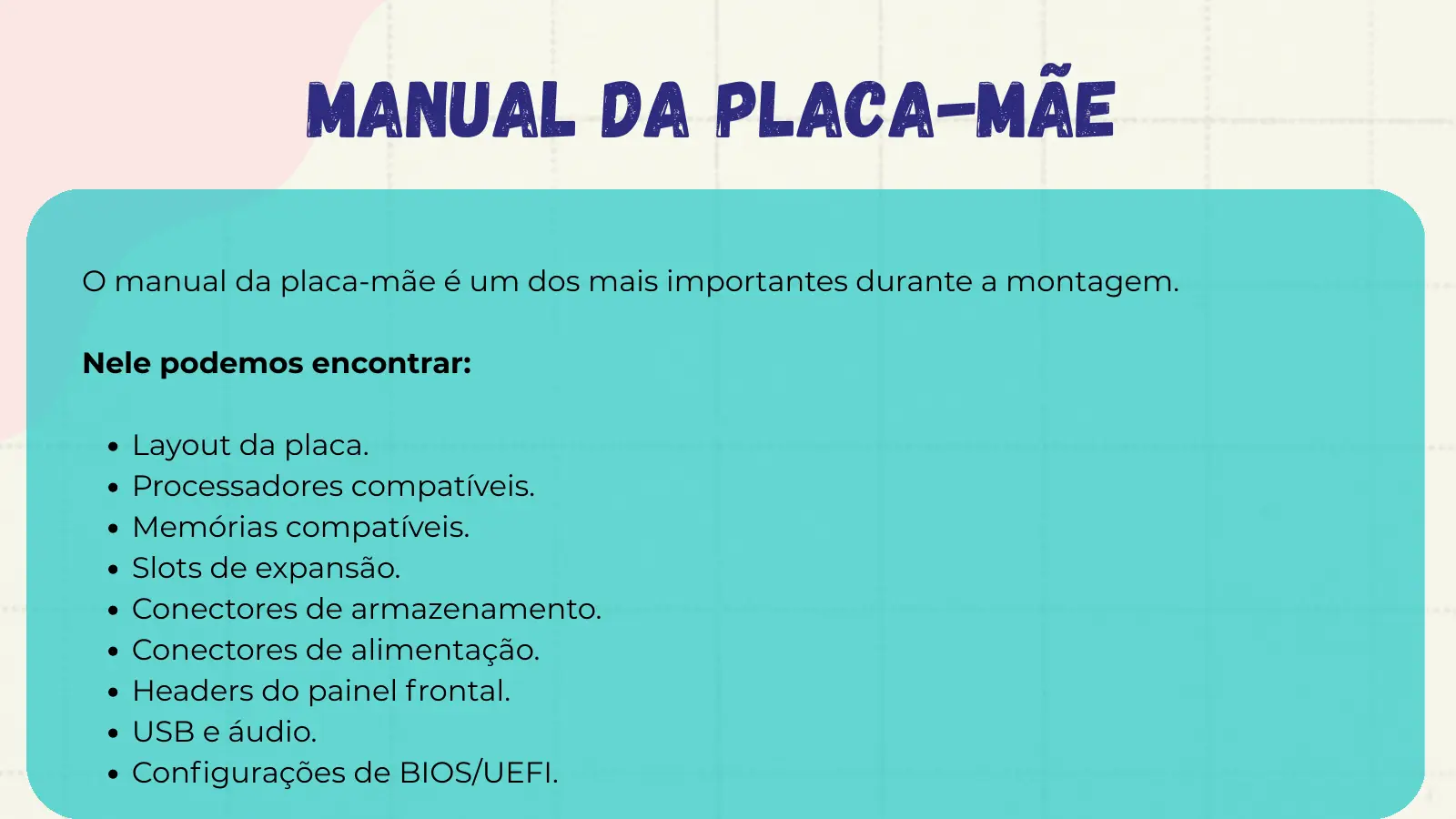

Manual da Placa-mãe O manual da placa-mãe é um dos mais importantes durante a montagem. Nele podemos encontrar: Layout da placa. Processadores compatíveis. Memórias compatíveis. Slots de expansão. Conectores de armazenamento. Conectores de alimentação. Headers do painel frontal. USB e áudio. Configurações de BIOS/UEFI.

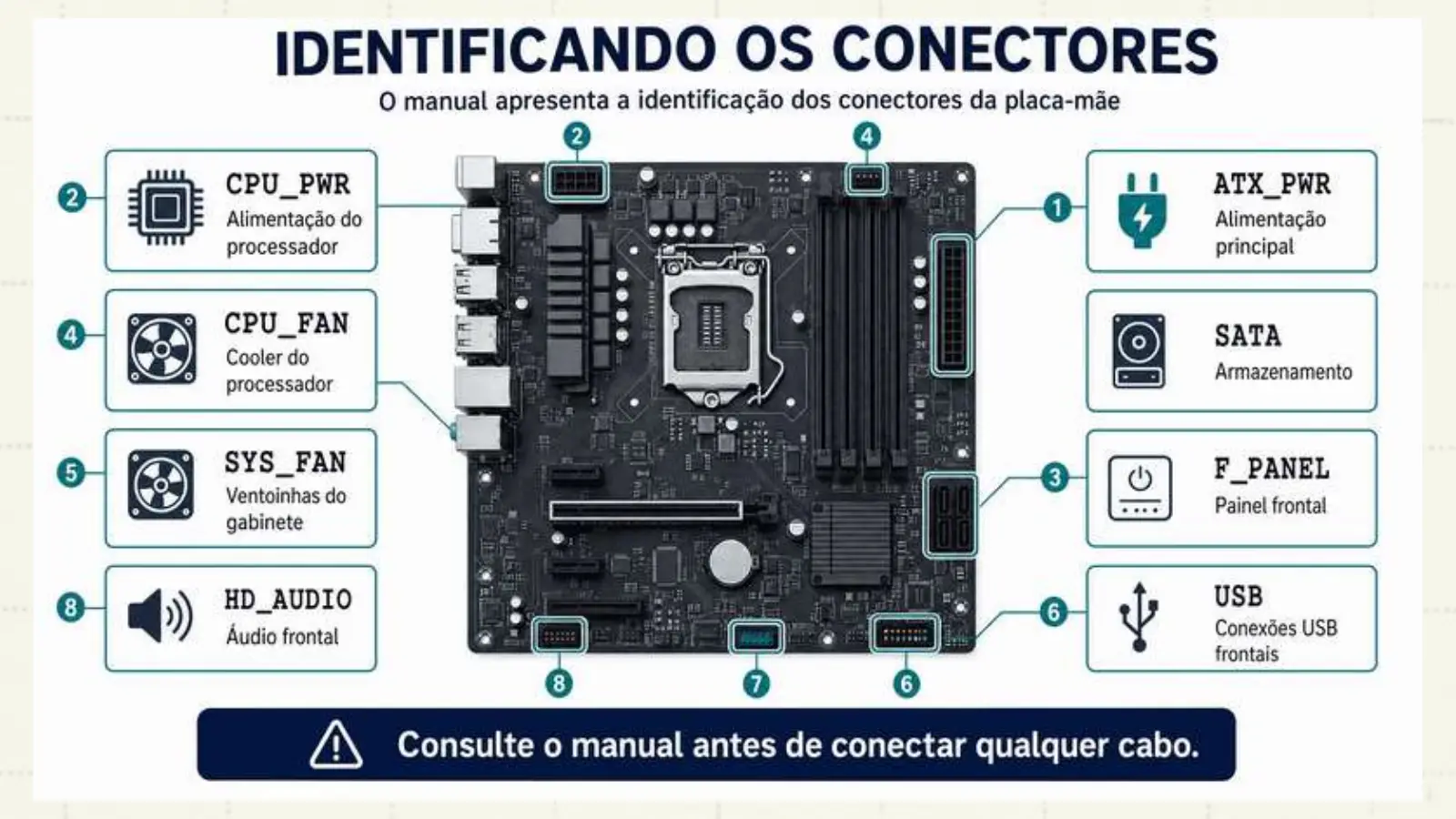

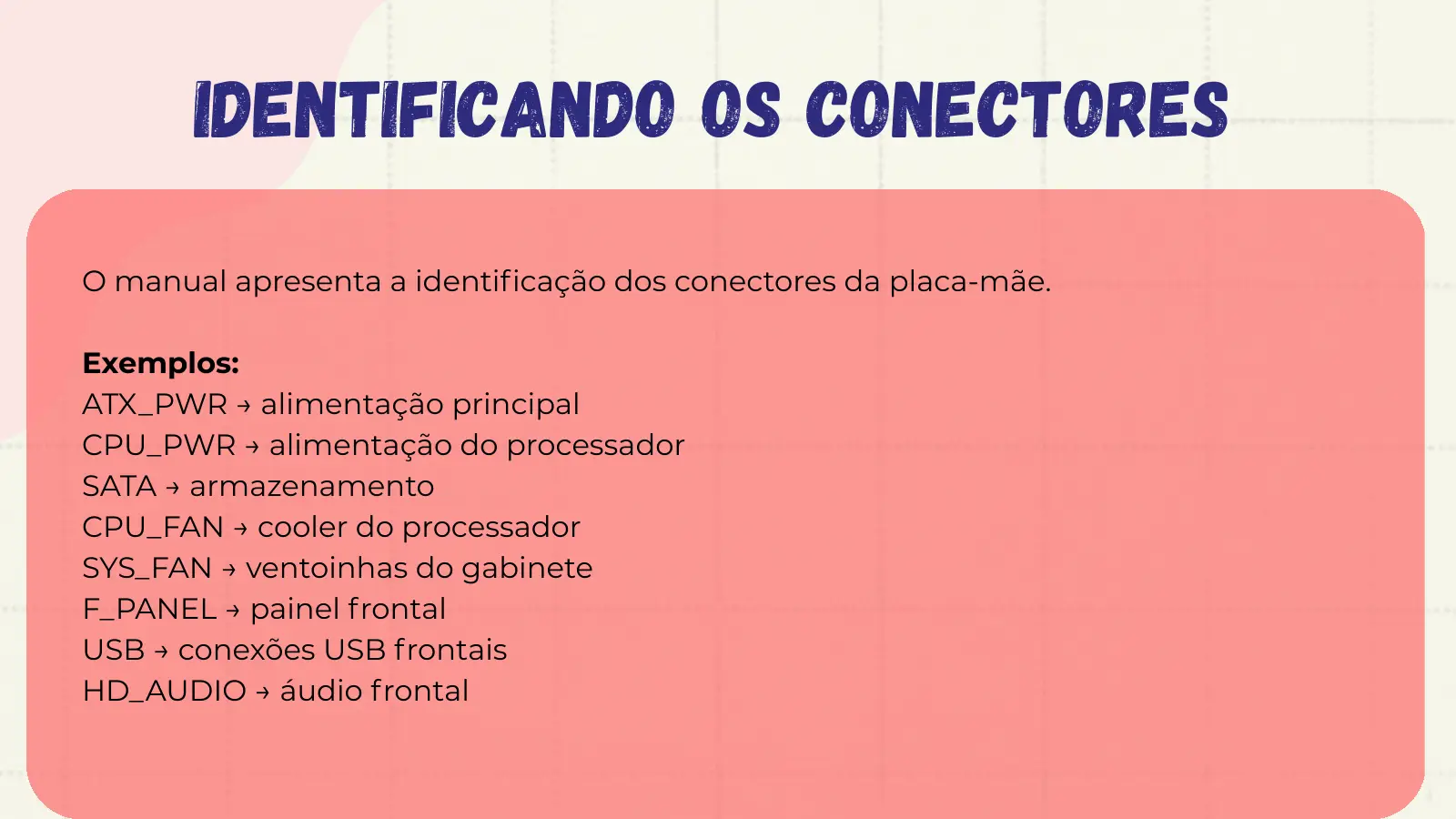

Identificando os Conectores O manual apresenta a identificação dos conectores da placa-mãe. Exemplos: ATX_PWR → alimentação principal CPU_PWR → alimentação do processador SATA → armazenamento CPU_FAN → cooler do processador SYS_FAN → ventoinhas do gabinete F_PANEL → painel frontal USB → conexões USB frontais HD_AUDIO → áudio frontal
Slide do professor

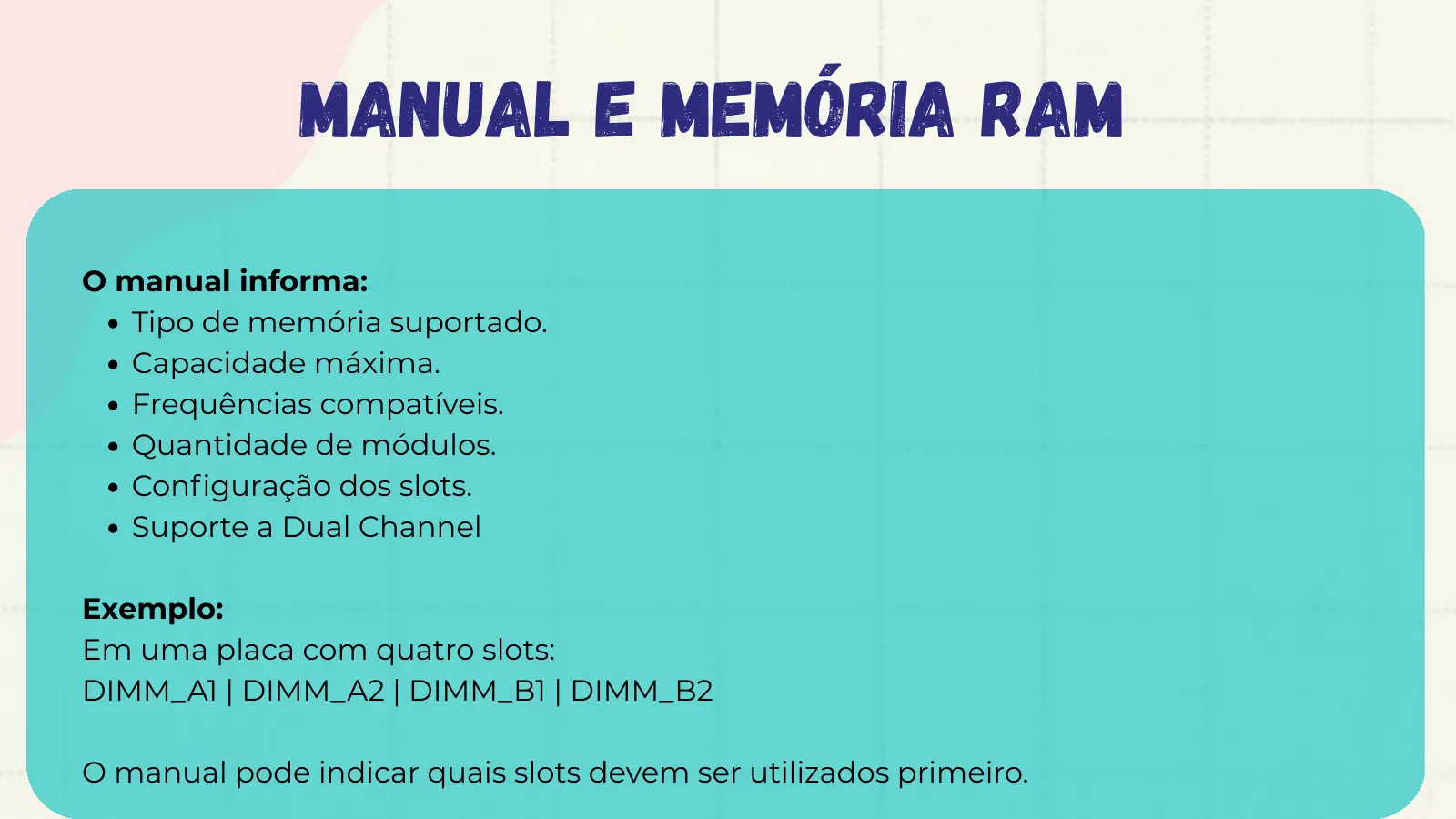

Manual e Memória RAM O manual informa: Tipo de memória suportado. Capacidade máxima. Frequências compatíveis. Quantidade de módulos. Configuração dos slots. Suporte a Dual Channel Exemplo: Em uma placa com quatro slots: DIMM_A1 | DIMM_A2 | DIMM_B1 | DIMM_B2 O manual pode indicar quais slots devem ser utilizados primeiro.

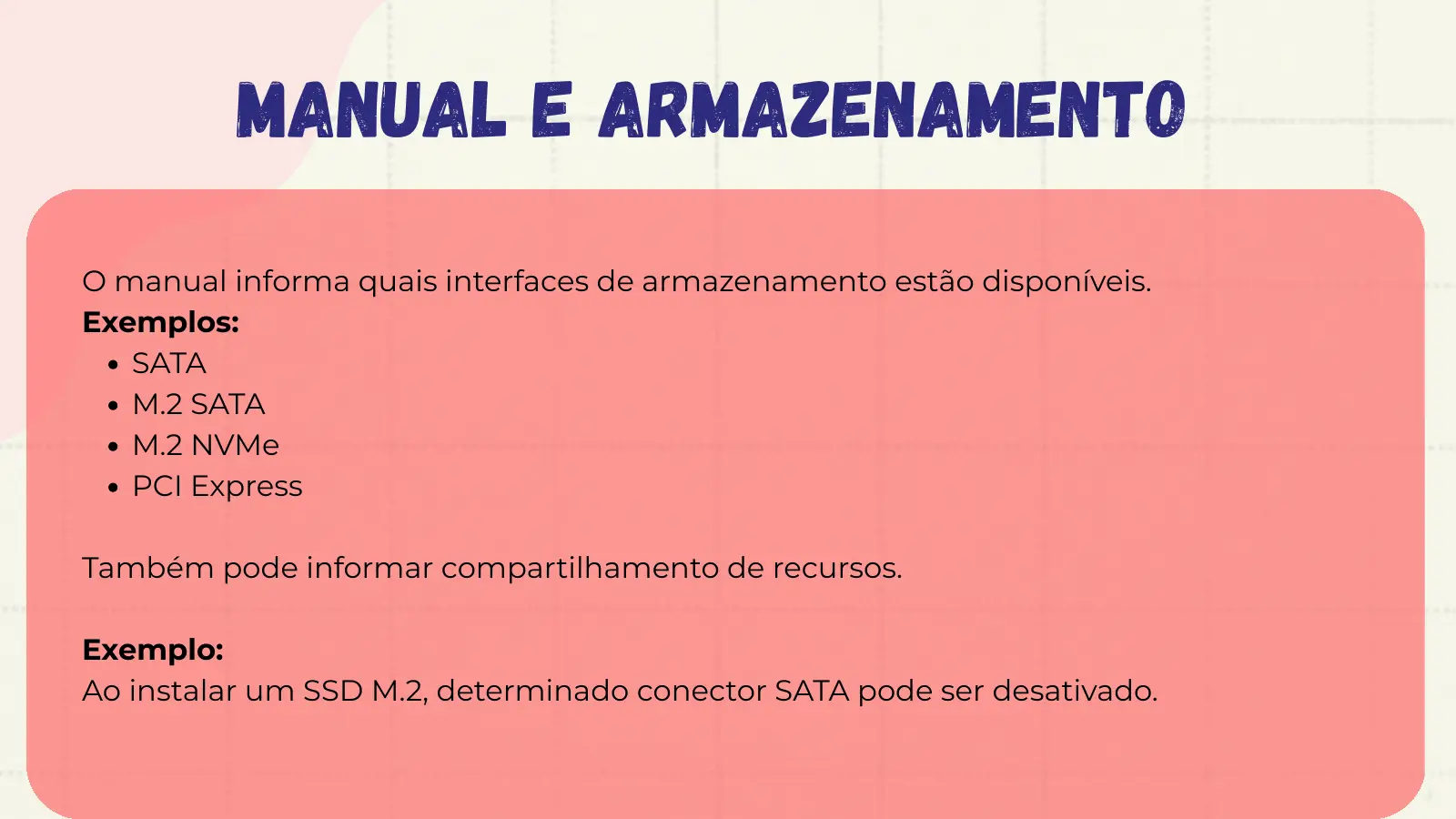

Manual e Armazenamento O manual informa quais interfaces de armazenamento estão disponíveis. Exemplos: SATA M.2 SATA M.2 NVMe PCI Express Também pode informar compartilhamento de recursos. Exemplo: Ao instalar um SSD M.2, determinado conector SATA pode ser desativado.

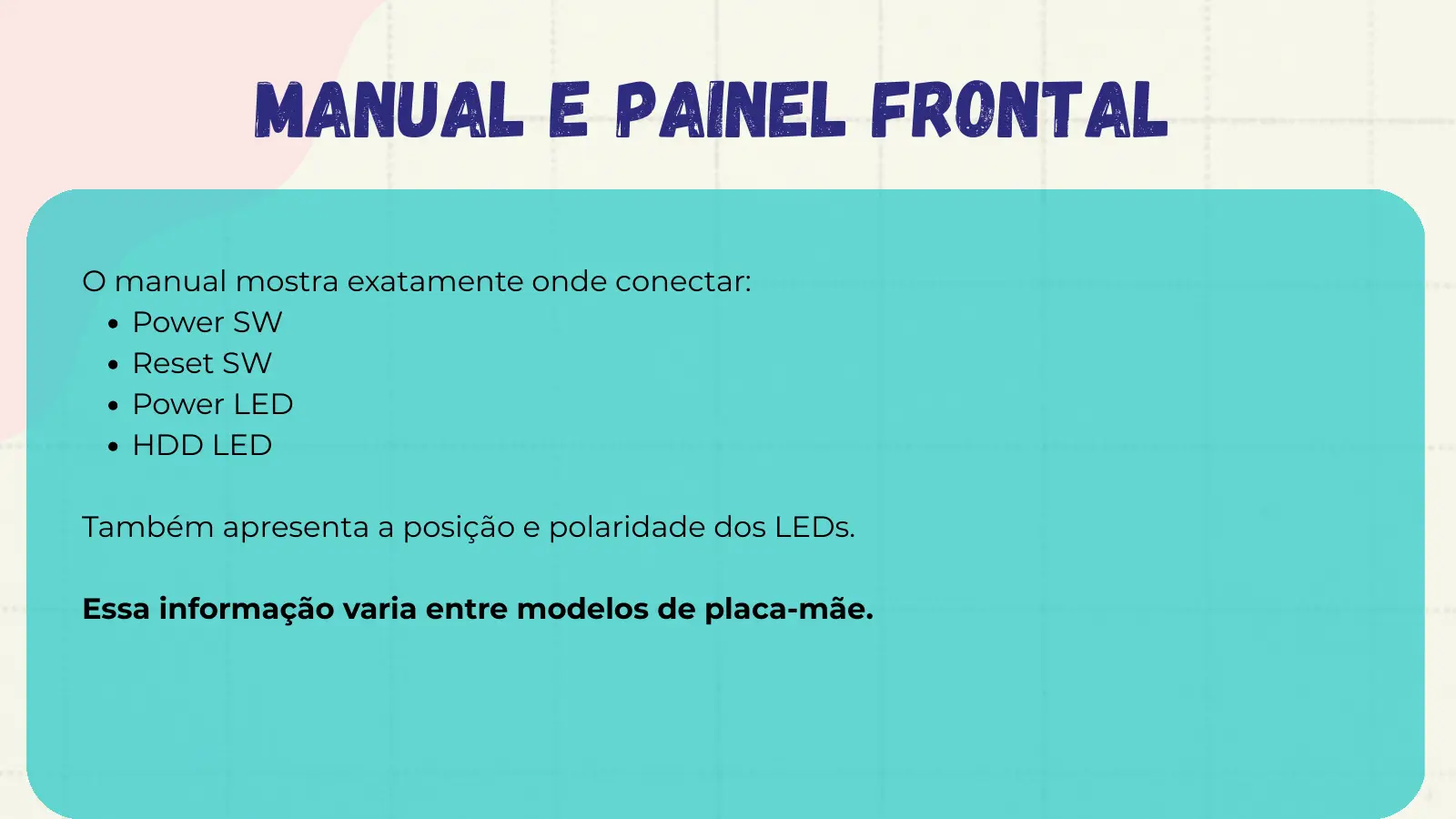

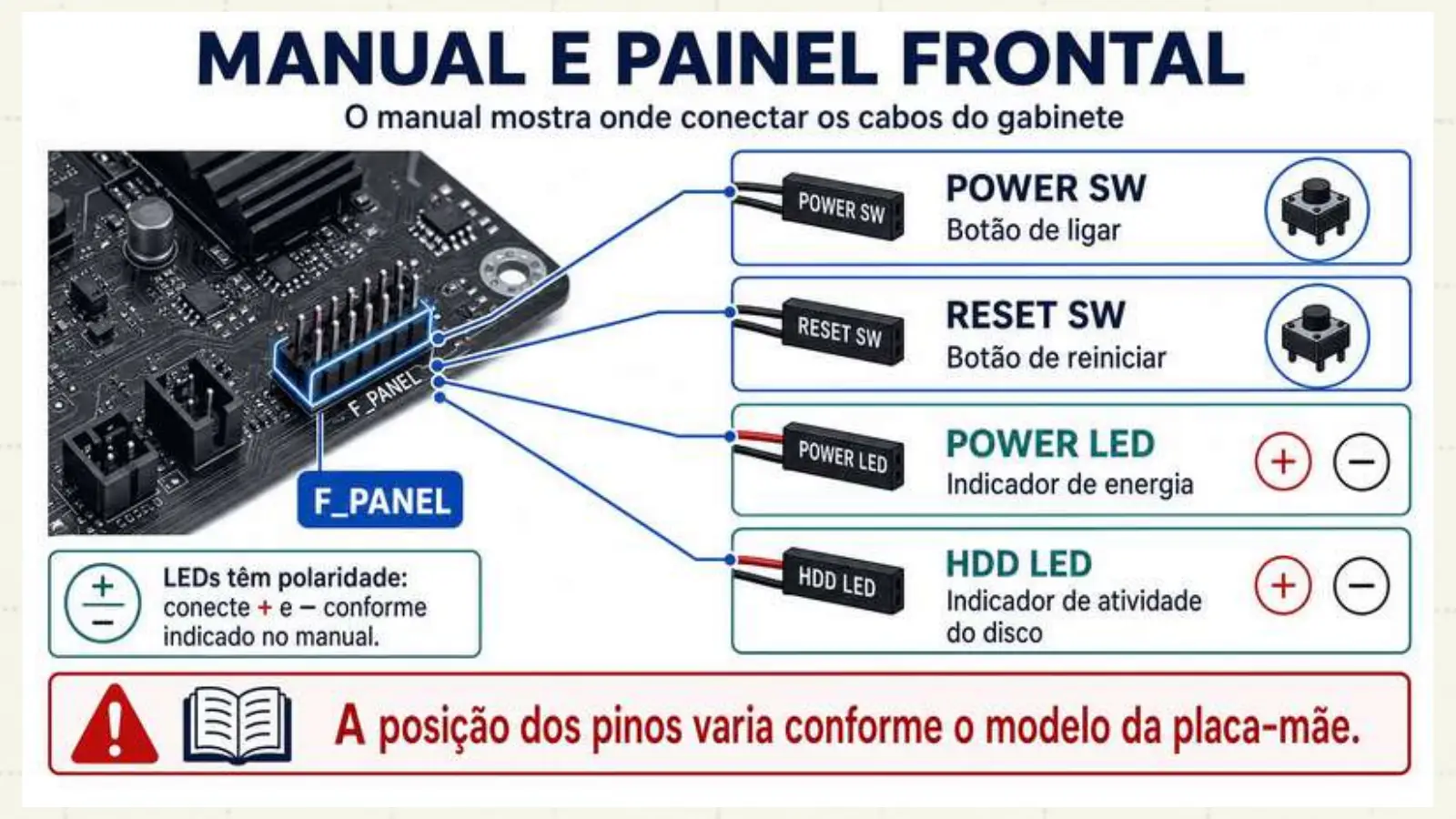

Manual e Painel Frontal O manual mostra exatamente onde conectar: Power SW Reset SW Power LED HDD LED Também apresenta a posição e polaridade dos LEDs. Essa informação varia entre modelos de placa-mãe.
Slide do professor

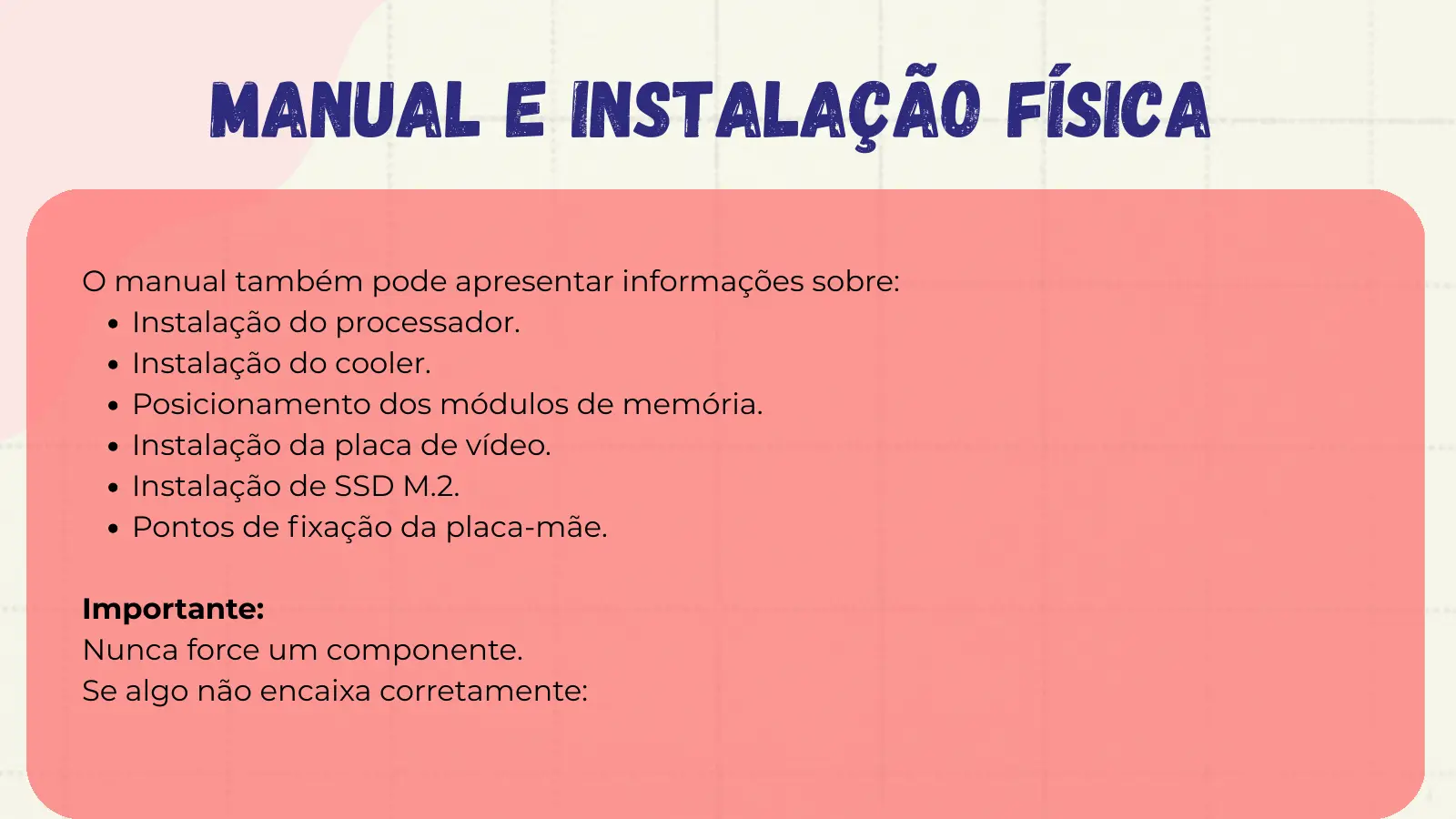

Manual e Instalação Física O manual também pode apresentar informações sobre: Instalação do processador. Instalação do cooler. Posicionamento dos módulos de memória. Instalação da placa de vídeo. Instalação de SSD M.2. Pontos de fixação da placa-mãe. Importante: Nunca force um componente. Se algo não encaixa corretamente:

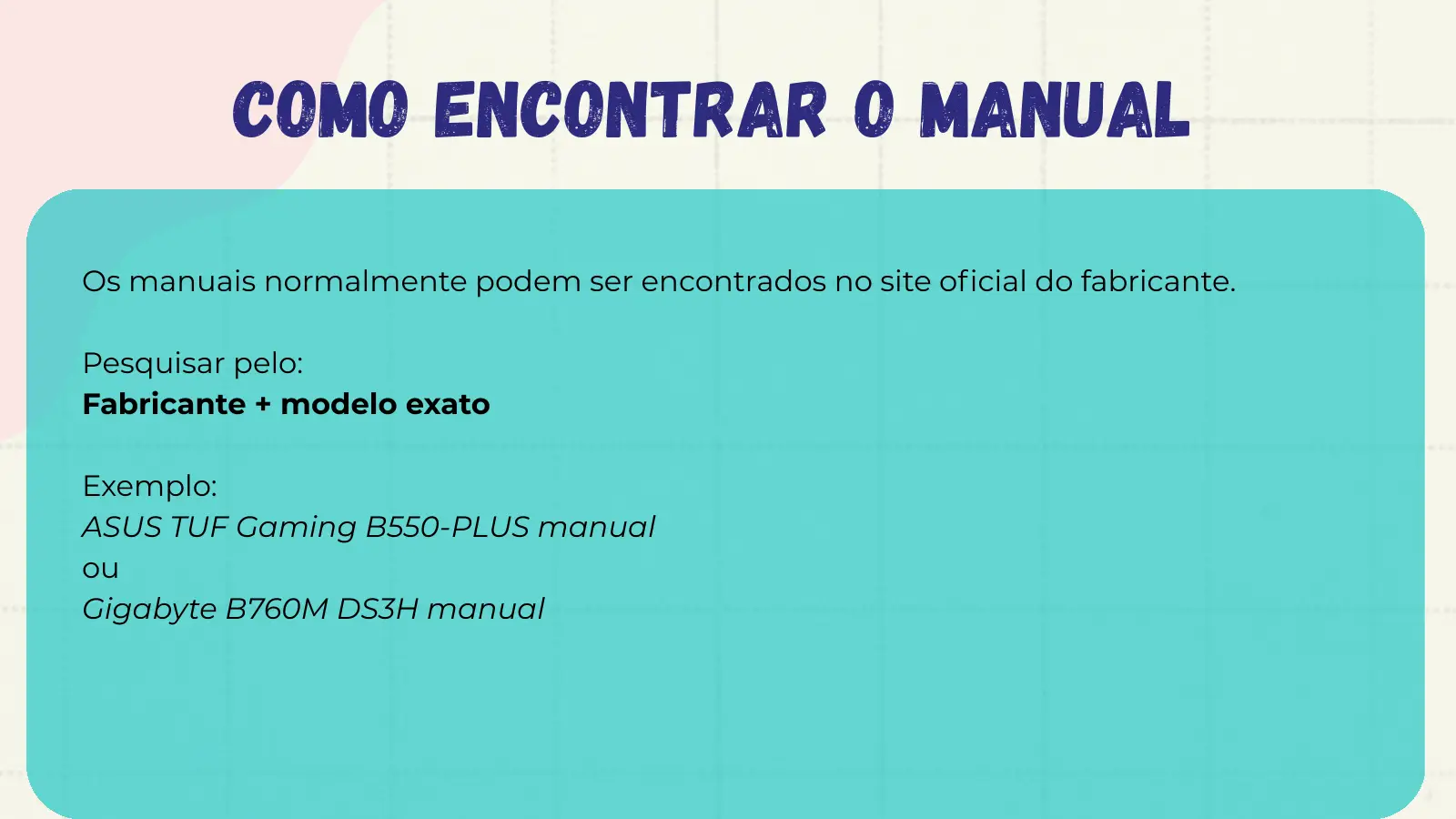

Como encontrar o manual Os manuais normalmente podem ser encontrados no site oficial do fabricante. Pesquisar pelo: Fabricante + modelo exato Exemplo: ASUS TUF Gaming B550-PLUS manual ou Gigabyte B760M DS3H manual

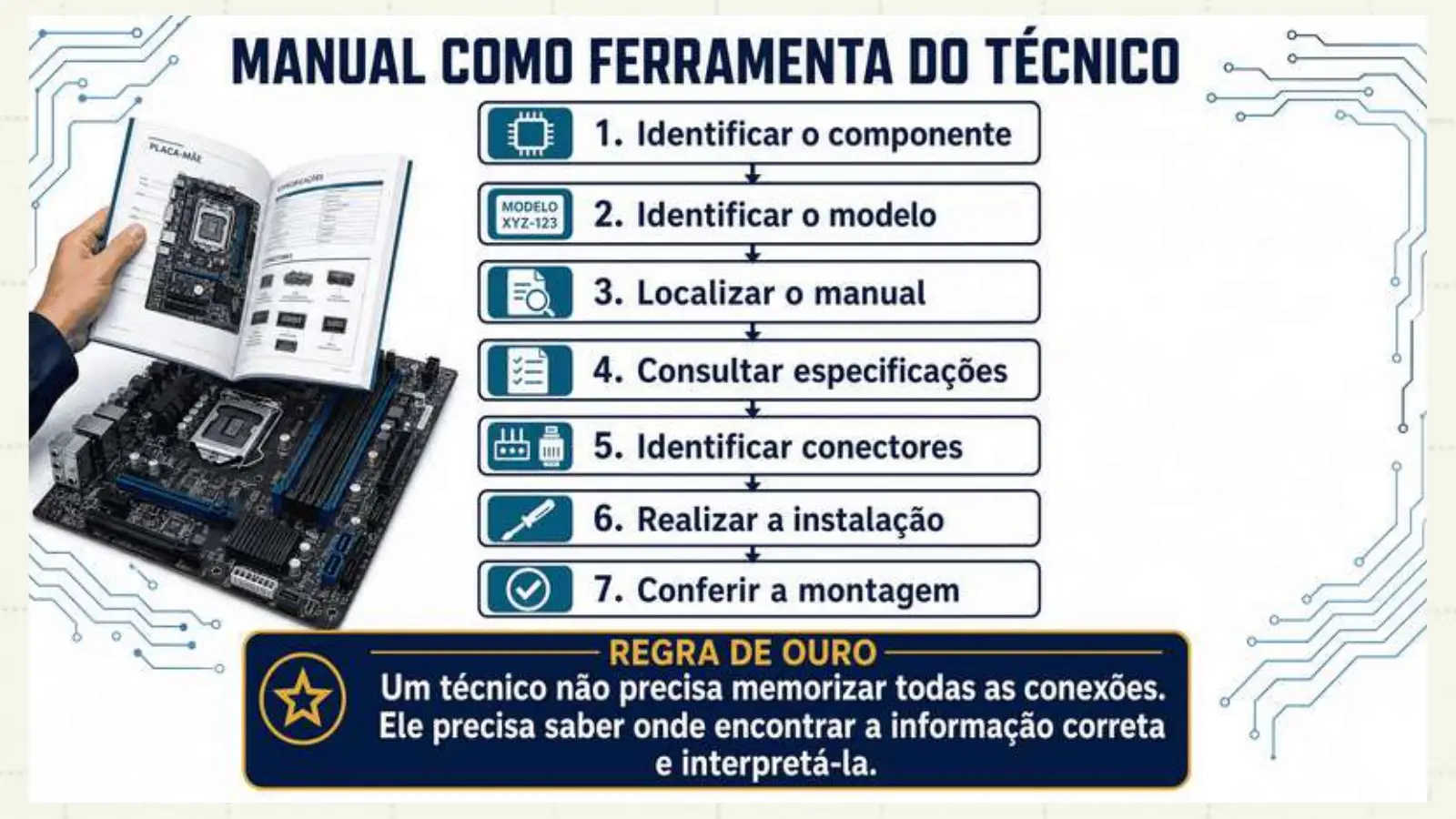

Slide do professor

✅ Compatível ou não?

🎯 Quiz

📝 Resumo

  • Ferramentas certas e equipamentos de medição separados
  • Compatibilidade pelo manual: soquete, BIOS, RAM, M.2, vídeo, cooler, fonte
  • Recursos materiais, humanos e tempo organizados
  • Riscos elétricos, ergonômicos e físicos controlados
  • Descarte conforme a PNRS
➡ Próxima aula: Técnicas de montagem — mãos à obra!
